IP66 IP68 ATEX IECEx M20 케이블 글랜드 방폭

ATEX 및 IECEx 인증방폭형 케이블 글랜드 IP66 케이블 글랜드 크기 M20

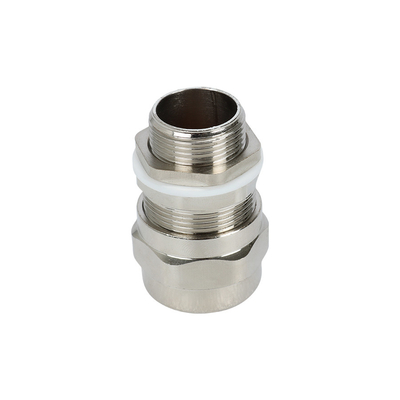

• EX-QM01-A1
• 특징

폭발 가능성이 있는 환경에서 안전하게 사용할 수 있도록 ATEX 및 IECEx 인증 획득

비무장 케이블에 적합한 단일 씰.

예 e, 구조.

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

ATEX 마킹

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도:-50℃ ≦ Tamb ≦ +80℃

연결 스레드:미터 스레드, NPT 스레드

• 케이블 글랜드 선택표

글랜드 크기	사용 가능 나사산 AG(mm)		전체 케이블 직경 ΦB(mm)		나사산 최소 길이 GL(mm)	공칭 돌출 길이 L(mm)	맞변/모서리 S(ΦE)(mm)
	미터법	NPT	분	최대
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• 개략도

• 주문 가이드

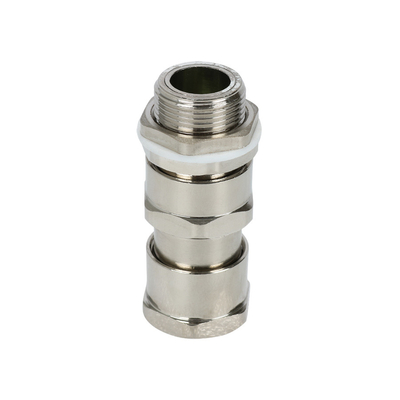

• EX-QM03-C1K

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

외장 케이블에 적합한 단일 씰.

-50°C ~ 80°C(-58ºF ~ 176ºF)의 전체 온도 범위에서 유효

보호 등급: IP66/IP68

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

IECEx 마킹

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드 AG(mm)		전체 케이블 직경			최소 나사 길이 GL(mm)	공칭 돌출 길이 L(mm)	플랫/코너 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	미터법	NPT	분	최대	최대
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• 개략도

• 주문 가이드

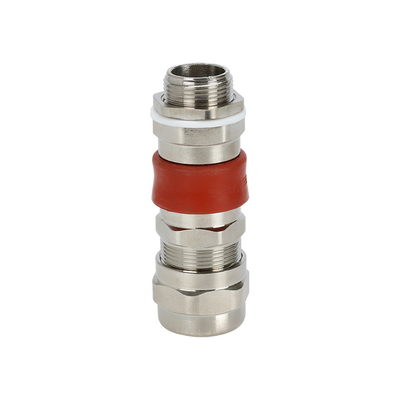

• EX-QM04-B1K

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

이중 씰, 장갑 케이블에 적합합니다.

-50°C ~ 80°C(-58ºF ~ 176ºF)의 전체 온도 범위에서 유효

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

IECEx 마킹

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드 AG(mm)		전체 케이블 직경				최소 나사 길이 GL(mm)	공칭 돌출 길이 L(mm)	플랫/코너 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	미터법	NPT	분	최대	분	최대
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• 개략도

• 주문 가이드

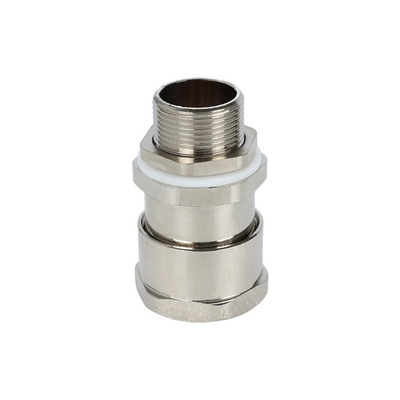

• EX-QM05-C1K



• 특징

폭발 가능성이 있는 환경에서 안전하게 사용할 수 있도록 ATEX 및 IECEx 인증 획득

외장 케이블에 적합한 단일 씰.

-50°C ~ 80°C(-58ºF ~ 176ºF)의 전체 온도 범위에서 유효

보호 등급: IP66/IP68.

• 신청

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

IECEx 표시

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도:-50℃ ≦ Tamb ≦ +80℃

연결 스레드:미터 스레드, NPT 스레드

• 케이블 글랜드 선택표

글랜드 크기	사용 가능 나사산 AG(mm)		전체 케이블 직경			최소 나사부 길이 L1(mm)	전장 l(mm)	맞변/모서리 S(ΦE)(mm)
			ΦB(mm)		ΦC(mm)
	미터법	NPT	분	최대	최대
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• 개략도

• 주문 가이드

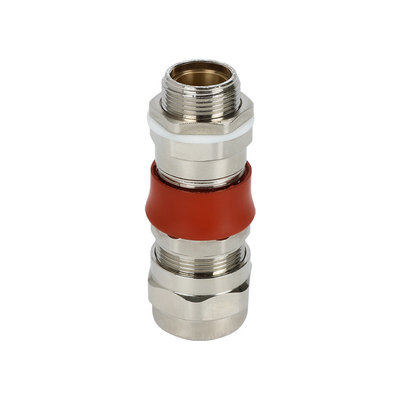

• EX-QM06-B1K

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

이중 씰, 장갑 케이블에 적합합니다.

-50°C ~ 80°C(-58ºF ~ 176ºF)의 전체 온도 범위에서 유효

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

마킹 ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드(mm)		전체 케이블 직경				최소 나사 길이 L1(mm)	총 길이 L(mm)	플랫/코너 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	미터법	NPT	분	최대	분	최대
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• 개략도

• 주문 가이드

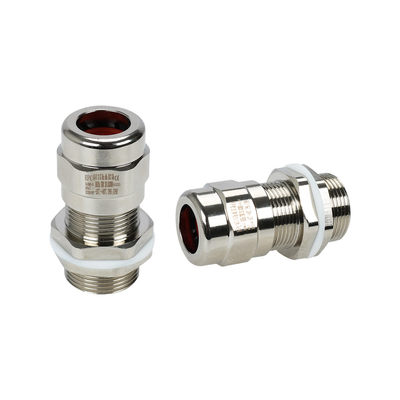

• EX-QM10-B1

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

비장갑 케이블에 적합한 단일 씰

Ex d 구조.

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC DB IP66/IP68

마킹 ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드(mm)		전체 케이블 직경 ΦB(mm)		최소 나사 길이 L1(mm)	총 길이 L(mm)	플랫/코너 S(ΦE) (mm)
	미터법	NPT	분	최대
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25.5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• 개략도

• 주문 가이드

• EX-QM10-B1

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

비장갑 케이블에 적합한 단일 씰

Ex d 구조.

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC DB IP66/IP68

마킹 ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드(mm)		전체 케이블 직경 ΦB(mm)		최소 나사 길이 L1(mm)	공칭 돌출 길이(mm)	플랫/코너 S(ΦE) (mm)
	미터법	NPT	분	최대
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31.5	42.5	20	37	68(73)

• 개략도

• 주문 가이드

• EX-QM13-B1T

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

비장갑 케이블에 적합한 단일 씰

Ex d 구조.

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC DB IP66/IP68

마킹 ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드(mm)		전체 케이블 직경 ΦB(mm)		최소 나사 길이 L1(mm)	공칭 돌출 길이(mm)	플랫/코너 S(ΦE) (mm)
	미터법	NPT	분	최대
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	63	68(73)

• 개략도

• 주문 가이드

• EX-QM18-C1

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

비장갑 케이블에 적합한 단일 씰

Ex d 구조.

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC DB IP66/IP68

마킹 ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드(mm)		전체 케이블 직경 ΦB(mm)		최소 나사 길이 L1(mm)	공칭 돌출 길이(mm)	플랫/코너 S(ΦE) (mm)
	미터법	NPT	분	최대
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	73	68(73)

• 개략도

• 주문 가이드



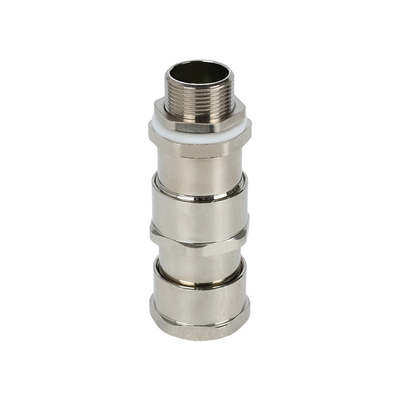

• EX-QM21-C1K

• 특징

폭발 가능성이 있는 환경에서 안전하게 사용할 수 있도록 ATEX 및 IECEx 인증 획득

비무장 케이블에 적합한 단일 씰.

-50°C ~ 80°C(-58ºF ~ 176ºF)의 전체 온도 범위에서 유효

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

ATEx 표시

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도:-50℃ ≦ Tamb ≦ +80℃

연결 스레드:미터 스레드, NPT 스레드

• 케이블 글랜드 선택표

글랜드 크기	사용 가능한 항목 스레드(mm)		전체 케이블 직경			최소 나사산 길이 L1(mm)	전장 L(mm)	맞변/모서리 S(ΦE)(mm)
			ΦB(mm)		ΦC(mm)
	미터법	NPT	분	최대	최대
16	M16*1.5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• 개략도

• 주문 가이드

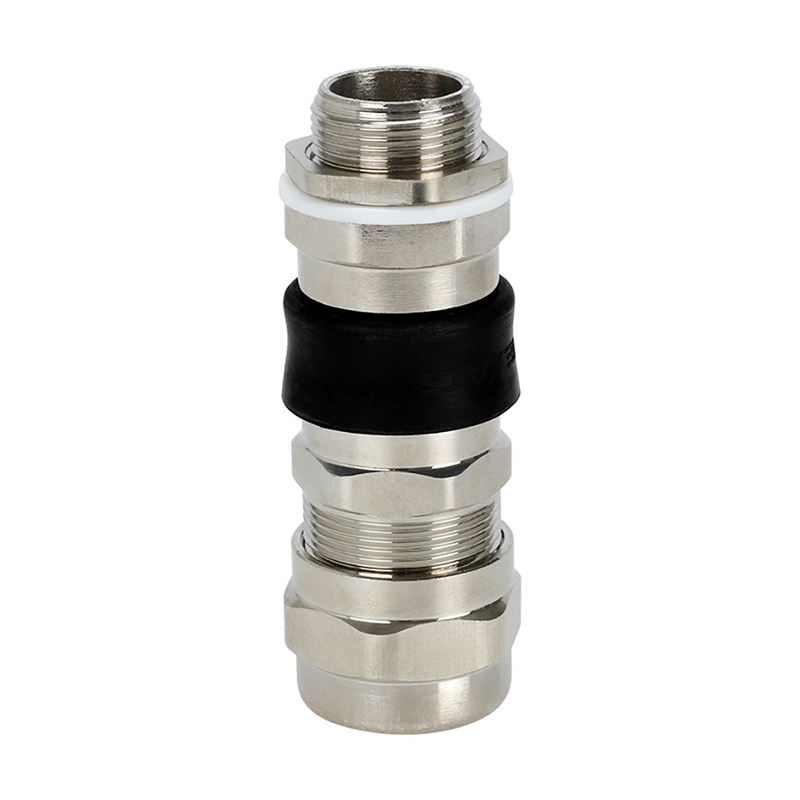

• EX-QM22-B1K

• 특징

폭발 가능성이 있는 환경에서 안전한 사용을 위해 ATEX 및 IECEx 인증

이중 씰, 장갑 케이블에 적합합니다.

-50°C ~ 80°C(-58ºF ~ 176ºF)의 전체 온도 범위에서 유효

보호 등급: IP66/IP68.

• 신청

• 기술 데이터

ATEX 마킹

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

마킹 ATEX

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC DB IP66/IP68

표준

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

주변 온도: -50℃ ≤ Tamb ≤ +80℃

연결 스레드: 미터법 스레드, NPT 스레드

• 케이블 글랜드 선택표

땀샘 크기	사용 가능한 엔트리 스레드(mm)		전체 케이블 직경				최소 나사 길이 L1(mm)	총 길이 L(mm)	플랫/코너 S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	미터법	NPT	분	최대	분	최대
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54.5	62	19	119	102(105)

• 개략도



• 주문 가이드
