제품 상세 정보:
|
| 재료: | ABS 소재 또는 스테인레스 강 | IP 등급: | IP65 |
|---|---|---|---|
| 신청: | 야외 / 실내 전자 기기 | 보증: | 5 년 |
| 작동 수명(시간): | 50000,100000 | 유형: | 접속 배선함 |
| 하이 라이트: | ABS 전 증거 상자,IP65 전 증거 상자,ATEX 방폭 j 상자 |
||

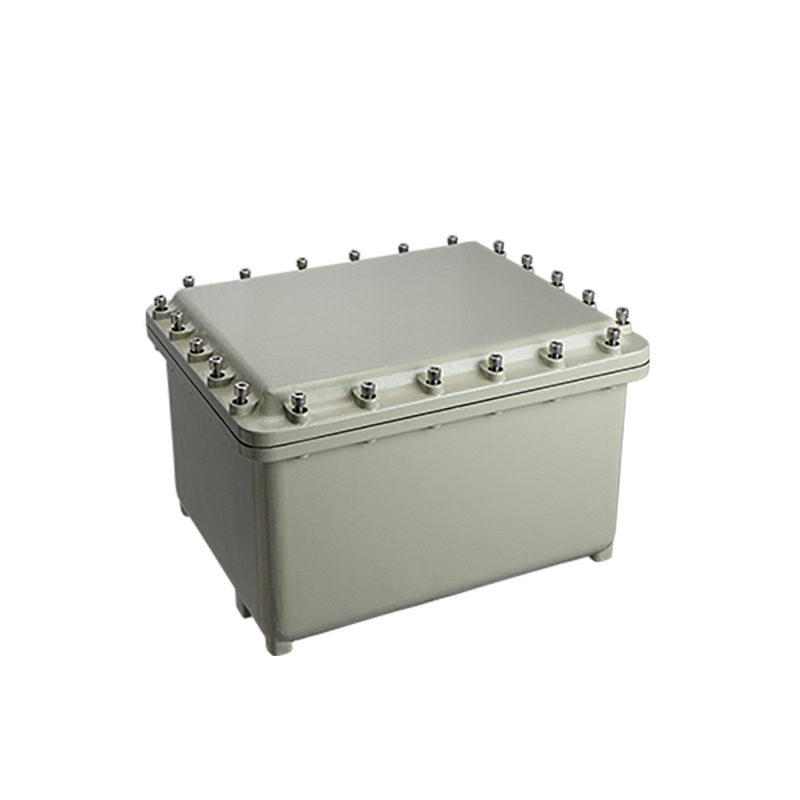

주문을 받아서 만들어진 접속점 상자 특별한 접속점 상자 방폭 EJB 시리즈 접속점 상자-19
위험 지역에서의 사용에 대해 ATEX 및 IECEx 인증을 받았습니다.
몸체와 덮개는 해양 등급의 구리가 없는 알루미늄과 경합금으로 만들어졌습니다.
내부 장착 플레이트는 용융 아연 도금 강판 또는 스테인리스 강으로 만들어집니다.
스테인레스 스틸 방염 조임 나사.
긴 쪽의 스테인리스 스틸 경첩.
표면 정전 분말 분무 처리.
커버의 실리콘 고무 개스킷
구역 1 및 2 잠재적 폭발성 가스 및 구역 21 및 22 분진 대기에서 사용되는 안전용.
ATEX 마킹
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
IECEx 마킹
Ex db IIB Gb
Ex tb IIIC DB
UL 표준
클래스 I, 부문 1, 그룹 C, D
클래스 I, 부문 2, 그룹 C, D
클래스 II, 디비전 1, 그룹 E, F, G
클래스 II, 디비전 2, 그룹 F, G
클래스 III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
주위 온도
-60℃ ~+60℃
EJB-A;EJB: 방폭 정션 박스;A: 모양 코드,
1 번 테이블
| 인클로저 유형 | 치수기호(mm) | |||||||
| ㅏ | 비 | 씨 | 디 | 이자형 | 에프 | G | 시간 | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB-II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB-III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
참고: 브래킷의 치수는 참조용입니다.
참고: 그림에서 평면 A, B, C 및 D는 입구 방향을 나타냅니다.동일한 사양의 스레드에 대한 최대 허용 개구부 수입니다.도입 장치에는 풀림을 방지하기 위해 고무 가스켓이 장착되어 있습니다.
표 2(C 및 D 평면)
| 인클로저 유형 | 드릴링 면적 LB(mm) | 크기에 대한 수량 허용 항목 | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 240*110 | 15 | 10 | 8 | 6 | 삼 | 2 | 2 |
| EJB-II | 320*110 | 21 | 12 | 11 | 10 | 4 | 삼 | 삼 |
| EJB-III | 320*110 | 21 | 12 | 11 | 10 | 4 | 삼 |
삼 |
표 3(A 및 B 평면)
| 인클로저 유형 | 드릴링 면적 LB(mm) | 크기에 대한 수량 허용 항목 | ||||||
| ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB-II | 220*115 | 15 | 8 | 8 | 6 | 삼 | 2 | 2 |
| EJB-III | 320*160 | 28 | 18 | 17 | 14 | 8 | 삼 | 2 |
표 4
| 항목 크기 | 최소 진입 간격 mm(인치) | ||||||
| NPT 메트릭 | ½NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½NPT M50 | 2 NPT M63 | 2½NPT M75 |
| ½NPT M20*1.5 | 46 (1.81) | 49(1.93) | 52(2.05) | 59(2.32) | 61(2.40) | 76(2.99) | 86(3.39) |
| ¾NPT M25*1.5 | 52(2.05) | 55(2.17) | 64(2.52) | 69(2.72) | 79(3.11) | 89(3.50) | |
| 1 NPT M32*1.5 | 58(2.28) | 65(2.56) | 72(2.83) | 82(3.23) | 92(3.62) | ||
| 1¼NPT M40*1.5 | 72(2.83) | 79(3.11) | 89(3.50) | 99(3.90) | |||
| 1½NPT M50*1.5 | 85(3.35) | 95(3.74) | 106(4.17) | ||||
| 2 NPT M63*1.5 | 105(4.13) | 115(4.53) | |||||
| 2½NPT M75*1.5 | 126(4.96) | ||||||
표 5
| 아니. | ANSI/ASME B1.20.1 | ISO-965-1 및 ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 삼 | 1 NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
참고: NPT의 최소 맞물림 나사 수는 5입니다. 나사 모양 및 맞춤 등급은 ISO 965-1 및 ISO 965-3에 지정된 중간 또는 정밀 공차 등급을 준수해야 합니다.연결된 최소 스레드 수는 8입니다.
표 6
| 가능한 인클로저 케이블 엔트리의 최대 수 표 | ||||||
| 도면 번호 | EJB-I | EJB-II | EJB-III | |||
| NPT 메트릭 | AB | CD | AB | CD | AB | CD |
| ½NPT M20*1.5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1.5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32*1.5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1.5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½NPT M50*1.5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1.5 | 2 | 삼 | 삼 | 4 | 삼 | 4 |
| 2½NPT M75*1.5 | 1 | 2 | 2 | 2 | 2 | 삼 |
참고: 배전함의 개구부 크기는 케이블 글랜드 사양입니다.케이블 글랜드 사양의 선정은 케이블의 외경과 실제 사용환경에 따라 선정되어야 합니다.
표 7
| 인클로저 유형 | 드릴링 면적 EF(mm) | 허용되는 최대 연산자 |
| EJB-I | 230*180 | 12 |
| EJB-II | 310*210 | 20 |
| EJB-III | 420*310 | 35 |
참고: 개구부 거리 참조 개구부 간격 테이블
메모:
ㅏ.창의 크기는 고객이 선택한 계기에 의해 결정되며 창의 한계 온도는 -60℃ ~ +180℃입니다.
비.창의 하단 경계와 나사 구멍 사이의 간격은 개구부 간격 표를 참조하지 않습니다.
씨.방염조인트 폭의 충분한 길이와 설치위치를 확보하여야 한다.
덮개 및 관찰 창의 방폭 처리는 다음을 준수해야 합니다.
EN IEC 60079-1 2014 폭발성 대기 – 1부: 방폭 인클로저 "d"에 의한 장비 보호.
표 8
| 인클로저 유형 | 에이(mm) | 나(mm) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
표 9
| 유형 | 항복 강도(Mpa) | 적용된 토크(Nm) |
| M6X 16-6g | ≥450Mpa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
표 10
| Heat Table(구성 요소에 의해 발산되는 총 열 | |||
| 모델 | 최대 손실 전력(W) | ||
| T4/T130℃ | T5/T95℃ | T6/T80℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
표 11
| 터미널 블록 수의 해당 테이블 | |||
| 도면 번호 | EJB-I | EJB-II | EJB-III |
| 2.5mm² | 72개 | 100개 | 140개 |
| 4mm² | 64개 | 86개 | 116개 |
| 6mm² | 50개 | 66개 | 90개 |
| 10mm² | 24개 | 52개 | 72개 |
| 16mm² | 20개 | 25개 | 60개 |
| 35mm² | 10개 | 15개 | 224개 |
| 95mm² | 5개 | 10개 | 18개 |
| 120mm² | - | 5개 | 5개 |
| 185mm² | - | - | 5개 |
| 240mm² | - | - | 5개 |
| 300mm² | - | - | 5개 |
Q1.led 조명 주문에 대한 MOQ 제한이 있습니까?
A: 낮은 MOQ, 샘플 검사를 위한 1pc를 사용할 수 있습니다.
Q2.상품을 어떻게 배송하고 도착하는 데 얼마나 걸립니까?
A: DHL, UPS, FedEx 또는 TNT로 배송합니다.도착까지 3~5일이 소요됩니다.항공 및 해상 운송도 선택 사항입니다.
